7資源節約

7.1控制項

7.1.6垂直電梯應采取群控、變頻調速或能量反饋等節能措施；自動扶梯應采用變頻感應啟動等節能控制措施。

【條文說明擴展】

建筑物設置了兩部及以上垂直電梯時才考慮群控。能量反饋裝置，一般應用于高層建筑時效果明顯，可參見《電梯能量回饋裝置》GB/T32271。

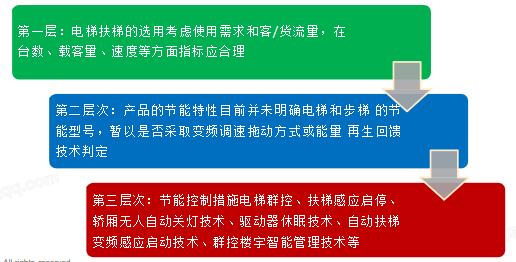

現行國家標準《民用建筑電氣設計規范》JGJ16，及特定類型建筑電氣設計規范（例如《交通建筑電氣設計規范》JGJ 243、《會展建筑電氣設計規范》JGJ 333）均有電梯節能、控制的相關條款。電梯和扶梯的節能控制措施包括但不限于電梯群控、扶梯感應啟停及變頻、轎廂無人自動關燈、驅動器休眠等。

【具體評價方式】

本條適用于各類民用建筑的預評價、評價。未設置電梯、扶梯的建筑，本條直接通過。建筑物設置了兩部及以上垂直電梯時參與評價群控功能，垂直電梯釆取群控、變頻調速或能量反饋等節能措施是并列的；自動扶梯釆用變頻感應啟動與垂直電梯的節能措施需同時滿足。

預評價查閱相關建筑專業設計說明、設備表等設計文件，電梯與自動扶梯人流平衡計算分析報告。

評價查閱預評價方式涉及的竣工文件，還查閱電梯與自動扶梯人流平衡計算分析報告，電梯及扶梯訂貨產品資料，產品型式檢驗報告。

【條文解讀】

該條文變化情況：沿用14版第第5. 2. 11 條，但評分項→控制項

技術要點：

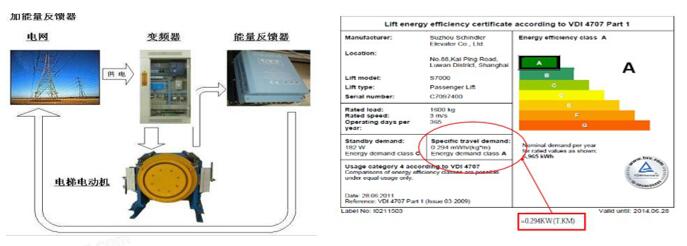

能量反饋裝置：一般應用于高層建筑時效果明顯，可參見《電梯能量回饋裝置》GB/T 32271-2015。

建筑物設置了兩部及以上垂直電梯時才考慮群控。

未設置電梯、扶梯的建筑，本條直接通過；

僅設有1臺電梯的建筑，無需群控，但應符合節能電梯相關規定；

垂直電梯采取群控、變頻調速或能量反饋等節能措施是并列的；

自動扶梯采用變頻感應啟動與垂直電梯的節能措施需同時滿足。

建議提交材料及技術要求：

相關技術及產品： 能源再生回饋電梯 變頻調速電梯 單井道雙轎廂運行技術（TWIN電梯系統）

【相關標準】

【施工圖審查】

電氣工程專業：

1無電梯或扶梯的建筑，本條不參評。

2查閱設計說明、設備表。

建筑專業施工圖審查通過，此條即通過。

審查材料：1.電氣設計說明；

審查要點：

1.對于不設電梯、自動扶梯、僅設有一臺電梯的建筑，本條不參評。

2.電梯應具有群控、變頻調速拖動、能量再生回饋等至少一項技術，實現電梯節能。

3.扶梯應采用變頻感應啟動技術來降低使用能耗。
