以下介紹主要的操作步驟：

1 模型的導入
PHOENICS與CAD導出的“STL”格式的文件有非常友好的接口

如圖：

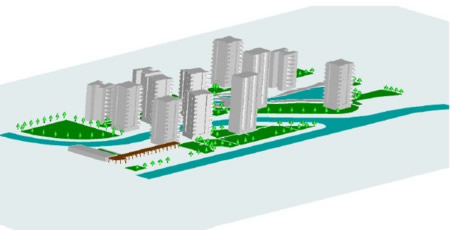

導o后小區圖形為：

側視圖：

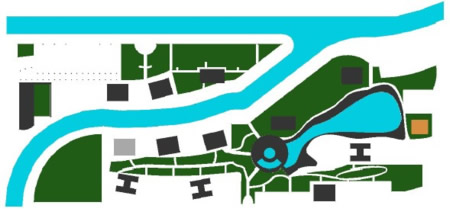

小區俯視圖：

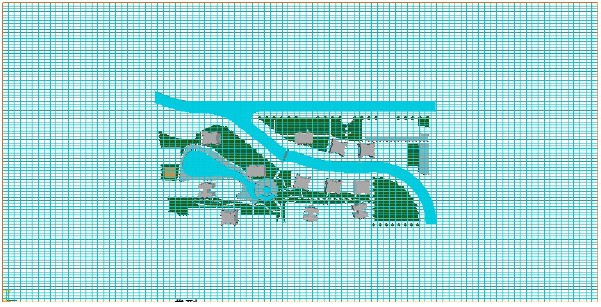

2 網格劃分圖：

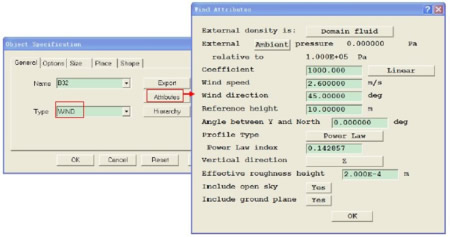

3 自然風邊界條件設置：（wind是PHOENICS新增的功能，根據當?shù)氐臍庀髷?shù)據進行設置，方便快捷)氣象數據：10m高時速度為2.6m/s 東北風等參數設置。

4 求解計算完畢，置于后處理操作，取圖

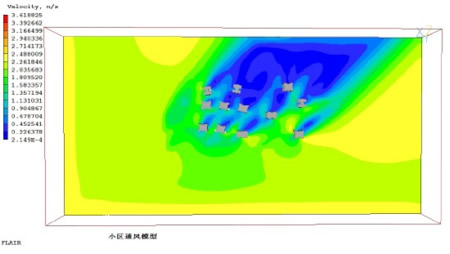

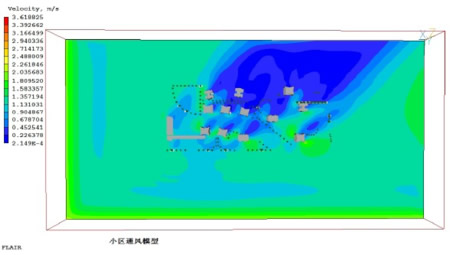

3m高處速度云圖分布

6m高處速度云圖分布

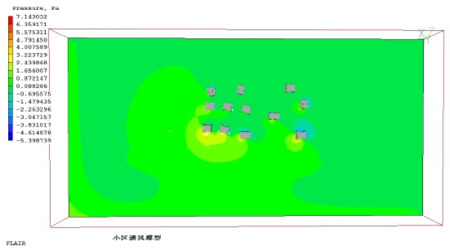

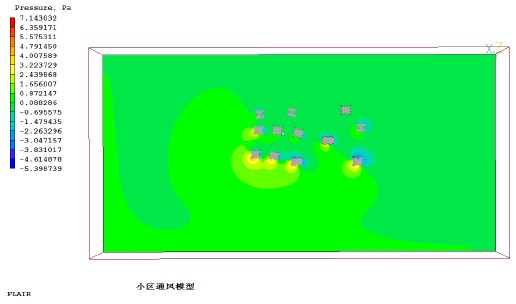

6m高處壓力分布云圖

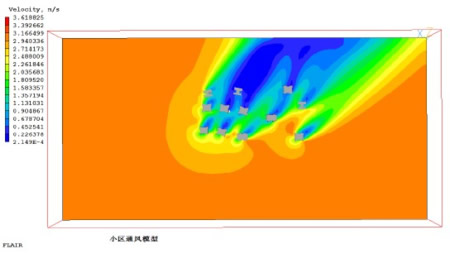

30m高處速度分布云圖

30m高處壓力分布云圖

5 建筑物表面pressure輸出。
計算結束后，置于后處理操作：

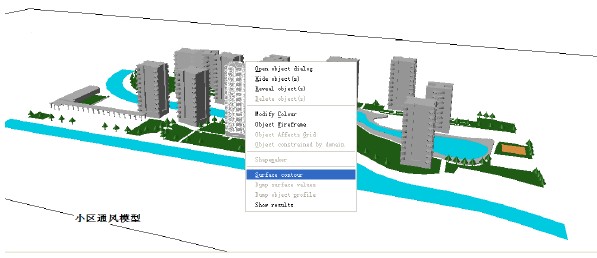

選中小區中某一建筑物單體，右鍵選擇surface Contour 如下圖所示操作

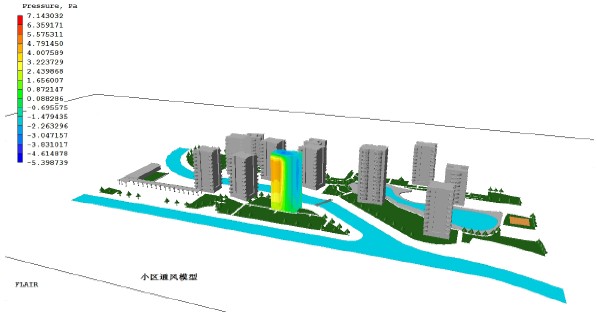

那么選中的建筑d表面的pressure分布云圖顯示為：

再選中該建筑物，右鍵單擊選擇Dump surface values 如下圖所示操作

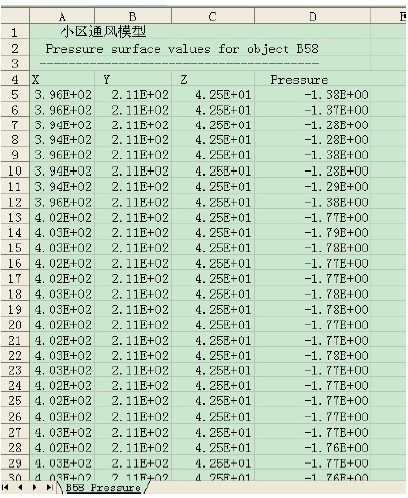

那么在PHOENICS的工作文件夾d_privl下面會產生一個B58_Pressure.csv文件，打開查看即為該建筑物表面各點的Pressure值
