8.2.5設置綠色雨水基礎設施

8.2.5評分項

8.2.5 利用場地空間設置綠色雨水基礎設施，匯集場地徑流進人設施，有效實現雨水的滯蓄與人滲，評價總分值為15分，并按下列規則分別評分并累計:

1下凹式綠地、雨水花園等有調蓄雨水功能的綠地和水體的面積之和占綠地面積的比例達到40%,得3分；達到60%,得5分；

2銜接和引導不少于80%的屋面雨水進入地面生態設施，得3分；

3銜接和引導不少于80%的道路雨水進入地面生態設施，得4分；

4硬質鋪裝地面中透水鋪裝面積的比例達到50%,得3分。

【條文說明擴展】

綠色雨水基礎設施有雨水花園、下凹式綠地、屋頂綠化、植被淺溝、截污設施、滲透設施、雨水塘、雨水濕地、景觀水體等。綠色雨水基礎設施有別于傳統的灰色雨水設施（雨水口、雨水管道、調蓄池等），能夠以自然的方式削減雨水徑流、控制徑流污染、保護水環境。

第1款，能調蓄雨水的景觀綠地包括下凹式綠地、雨水花園、樹池、干塘等。

第2、3款分別針對屋面和道路。地面生態設施是指下凹式綠地、植草溝、樹池等，即在地勢較低的區域種植植物，通過植物截流、土壤過濾滯留處理小流量徑流雨水，達到控制徑流污染的目的。通過雨水?dāng)嘟?、場地豎向組織等措施, 可以引導屋面雨水和道路雨水進入地面生態設施進行調蓄、下滲和利用，同時釆 取相應截污措施，保證雨水在滯蓄和排放過程中有良好的銜接關系，保障排入自然水體、景觀水體或市政雨水管的雨水的水質、水量安全。屋面雨水采用斷接形式時，需保證雨水能夠暢通地進入地面生態設施。

第4款，“硬質鋪裝地面”指場地中停車場、道路和室外活動場地等，不包括建筑占地（屋面）、綠地、水面等?！巴杆佈b”指既能滿足路用及鋪地強度和耐久性要求，又能使雨水通過本身與鋪裝下基層相通的滲水路徑直接滲入下部土壤的地面鋪裝系統，包括釆用透水鋪裝方式或使用植草磚、透水瀝青、透水混凝土、透水地磚等透水鋪裝材料。當透水鋪裝下為地下室頂板時，若地下室頂板設有疏水板及導水管等可將滲透雨水導入與地下室頂板接壤的實土，或地下室頂板上覆土深度能滿足當?shù)貓@林綠化部門要求時，仍可認定其為透水鋪裝地面，但覆土深度不得小于600mm。

【具體評價方式】

本條適用于各類民用建筑的預評價、評價。

預評價查閱項目場地原地形圖，含綠化、場地豎向設計等內容的總圖設計文件，景觀總平面及豎向圖、場地鋪裝平面圖、種植圖、地面生態設施詳圖、雨水?dāng)嘟幼龇笆彝庥晁矫娴染坝^專業設計文件，綠地及透水鋪裝比例計算書。若涉及第2、3款，重點審核雨水進入地面生態設施的銜接引導措施，以及地面生態設施匯水區域內的屋面或路面位置、面積；涉及第4款，重點審核場地鋪裝圖中透水鋪裝地面位置、面積、鋪裝材料和透水鋪裝方式。

評價查閱預評價方式涉及的竣工文件，綠地及透水鋪裝比例計算書。

【綠建條文詳解】

條文變化情況：在14版第4.2.13條基礎上發展而來

技術要點：

1、第2、3款，要求80％的屋面和道路排放的雨水采用斷接方式。

2、地面生態設施：指下凹式綠地、植草溝、樹池等，即在地勢較低的區域種植植物，通過植物截流、土壤過濾滯留處理小流量徑流雨水，達到控制徑流污染的目的。

3、屋面雨水采用斷接形式時，需保證雨水能夠暢通的進入到地面生態設施。設計及運行階段應注意避免如洗衣廢水等可能危害植物生長的排水接入雨水管。

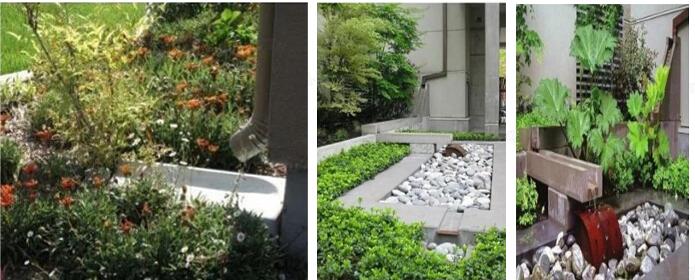

技術要點：屋面斷接

技術要點：路面斷接

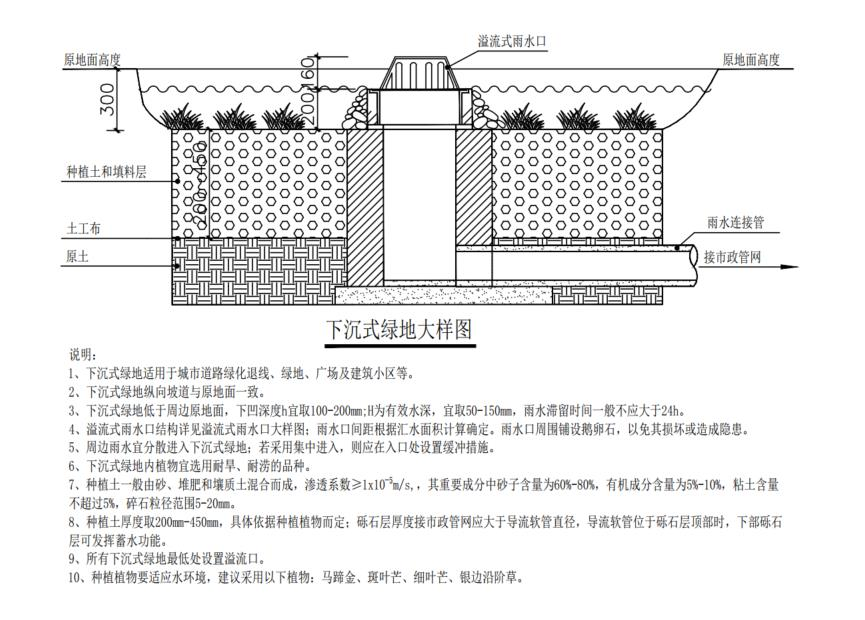

技術要點：下凹式綠地

1、定義：下凹式綠地具有狹義和廣義之分，狹義的下凹式綠地指低于周邊鋪砌地面或道路在200 mm 以內的綠

2、適用范圍：下凹式綠地可廣泛應用于城市建筑與小區、道路、綠地和廣場內。

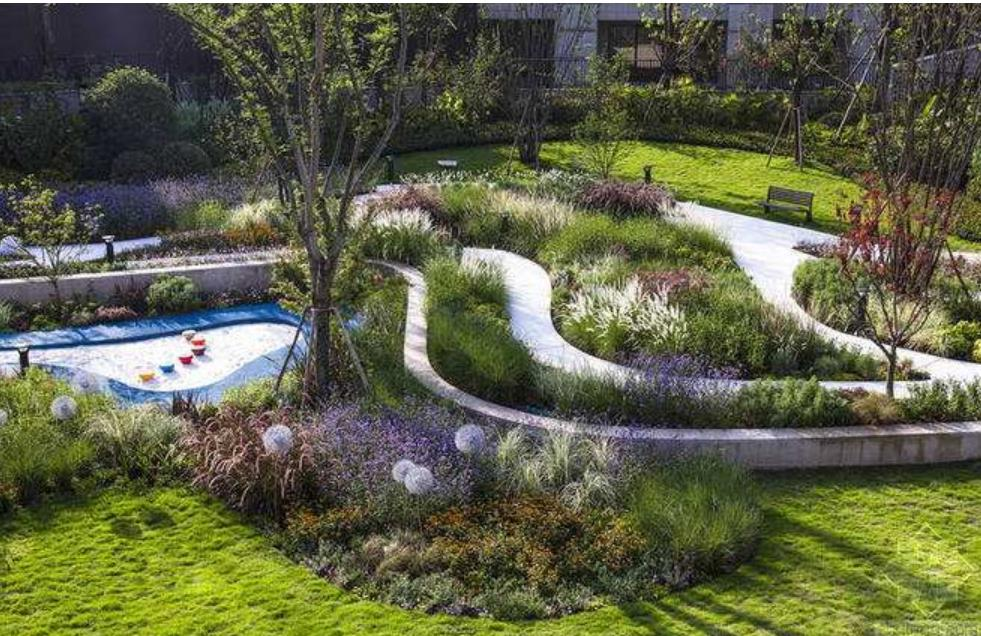

技術要點：雨水花園

1、 雨水花園，是生物滯留設施的一種，在地勢較低的區域，通 過植物、土壤和微生物系統蓄滲、凈化徑流雨水，由植物層、 蓄水層、過濾層（或排水層）構成。

2、按其功能可分為2種類型： 1）以控制徑流為目的； 2） 以降低徑流污染為目的。該類型雨水花園不僅是滯留與滲透雨水，同時也起到凈化水質的作用。因此在土壤配比、植物選擇以及底層結構上需要更嚴密的設計。

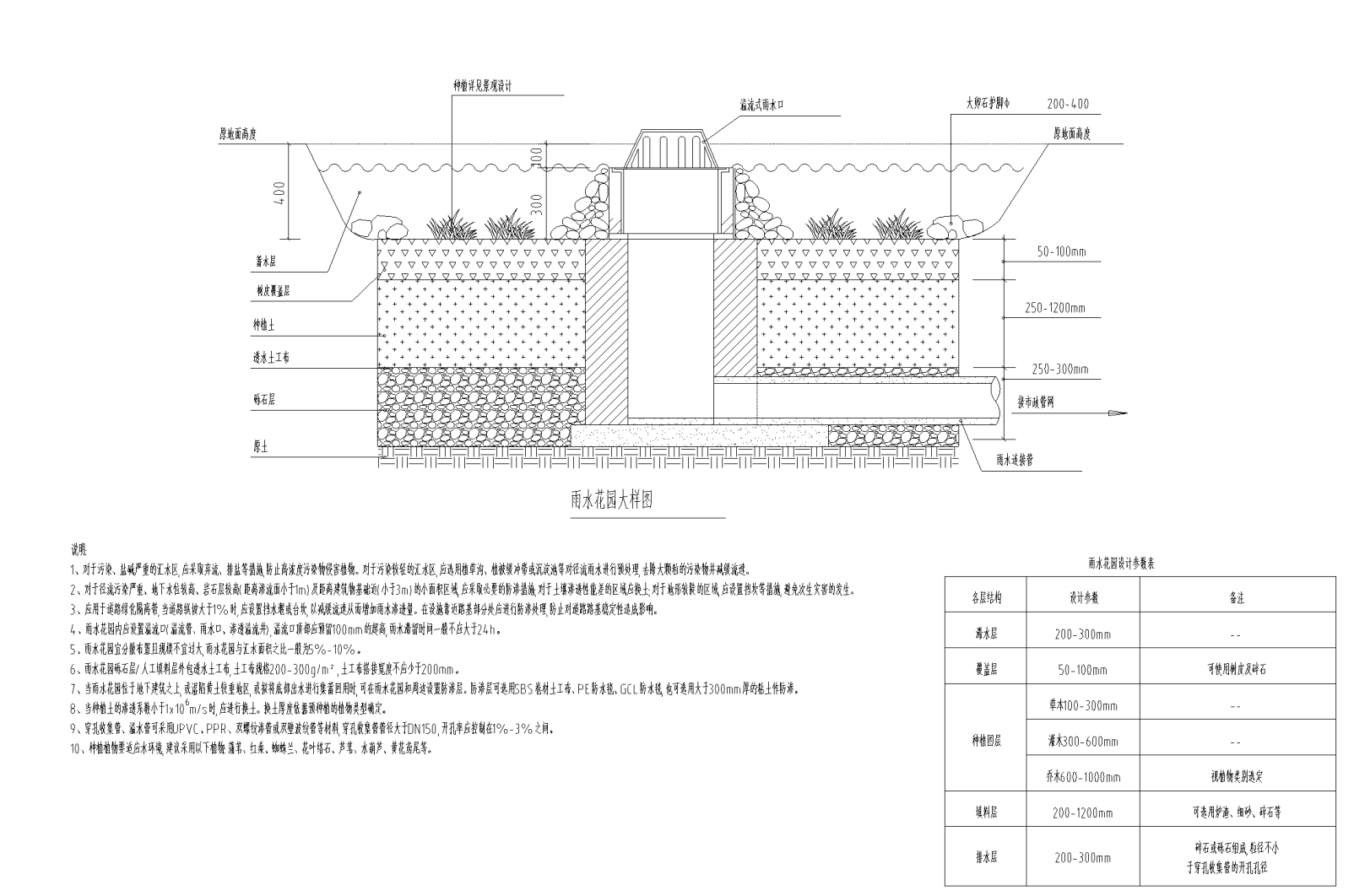

3、 雨水花園典型構造

4、 雨水花園植物選擇雨水花園植物的選擇應遵循以下原則： 1）以鄉土植物為主，不能選擇入侵性植物； 2）選擇既耐旱又能耐短暫水濕的植物； 3）選擇根系較發達的植物；4）選擇香花性植物，以吸引昆蟲等生物。

我國雨水花園建議植物

技術要點：透水鋪裝

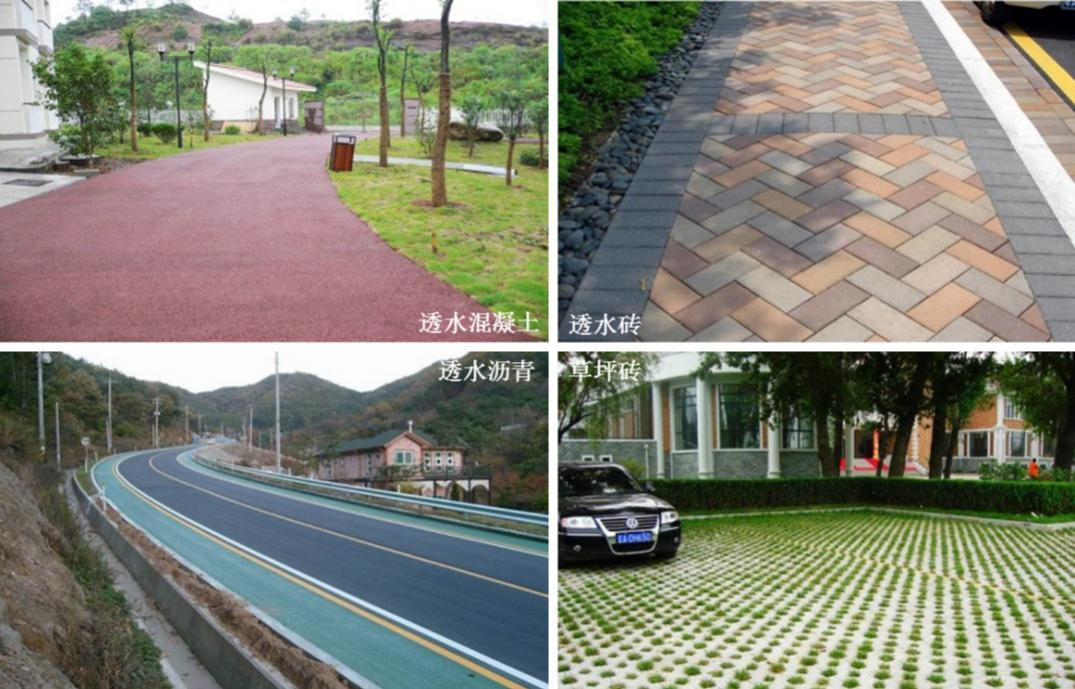

1、類別：透水鋪裝按照面層材料不同可分為透水磚鋪裝、透水水泥混凝土鋪裝和透水瀝青混凝土鋪裝， 植草磚、園林鋪裝中的鵝卵石、碎石鋪裝等也屬于滲透鋪裝

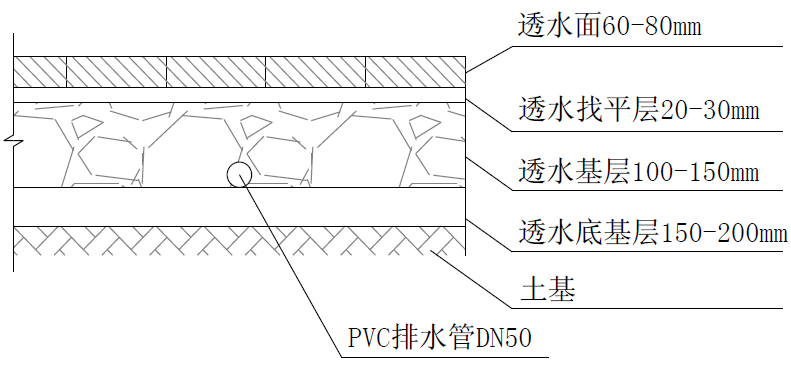

2、構造：

1） 透水鋪裝地面應設透水面層、找平層和透水墊層。

2）透水面磚的有效孔隙率應不小于8%，透水混凝土的有效孔隙率應不小于10%。

3）透水鋪裝地面的基層應采用強度高、透水性能良好、水穩定性好的透水材料。根據使用功能不同，宜采用級配碎石或透水混凝土。

TIPS：當透水鋪裝設置在地下室頂板上時， 頂板覆土厚度不應小于600 mm，并應設置排水層。

條文評價： 若涉及第2、3款，重點審核雨水進入地面生態設施的銜接引導措施，以及地面生態設施匯水區域內的屋面或路面位置、面積；涉及第4款，重點審核場地鋪裝圖中透水鋪裝地面位置、面積、鋪裝材料和透水鋪裝方式。

【綠建議提交材料及技術要求】

相關技術及產品：透水瀝青 透水磚透水混凝土下凹式綠地雨水調蓄池

【得分策略】

建議：一二星滿足第三款80%路面水引流到地面生態系統得4分。三星滿足第三款，剩下的5分考慮第一款，得4~9分。
